Anvendelse
Kip-vinduer anvendes ofte, hvor mulighed for udluftning ønskes, men hvor der ikke nødvendigvis er krav til passage, typisk i kældervinduer.
Funktion
Kip-vinduet er et indadgående vindue med en bundhængt funktion. Åbningsfunktionen styres af et paskvilgreb i side- eller topramme afhængig af rammestørrelsen. I lukket tilstand vender grebet lodret nedad (eller horisontalt), og kip-funktionen udløses ved at dreje grebet 90°. Kip-funktionen vil normalt give en åbning på ca. 20 mm afhængig af rammehøjden.
Korrekt montering og vedligehold har betydning for garantien. For at sikre en optimal funktion og betjening, er det vigtigt, at vinduer og døre monteres korrekt. Fejl ved monteringen kan give funktionsproblemer, og sådanne fejl vil ikke være dækket af garantien på elementerne.
Har du spørgsmål til montering af elementerne, er du meget velkommen til at ringe til vores serviceafdeling på tlf. 9688 2500 og få de nødvendige anvisninger.
Ved aflæsning og videre håndtering af elementerne skal der bruges hjælpemidler og metoder, som ikke medfører skader på elementerne eller tilføjer håndværkerne unødige ergonomiske belastninger – vi henviser til Branchevejledning om håndtering af facadeelementer – vinduer og døre fra Branchearbejdsmiljørådet for Bygge & anlæg.
Ved modtagelsen skal køber kontrollere, at leverancen er i overensstemmelse med aftalegrundlaget, og at der ikke forekommer åbenlyse mangler, fejl eller transportskader ved elementerne. Hvis der er forhold, der giver anledning til reklamation, skal Idealcombi’s serviceafdeling straks underrettes på tlf. 9688 2500, før monteringen påbegyndes.
Mærkater og korkbrikker på ruder bør fjernes indenfor 1-2 uger efter modtagelsen. Evt. hjørnebeskyttere, afdækningsfolier eller anden beskyttende emballage må først fjernes i forbindelse med monteringen af elementerne.
Ved udendørs opbevaring skal elementerne placeres på strøer eller paller, så de holdes fri af underlaget. Elementerne skal beskyttes mod nedbør og tilsmudsning ved en stabil afdækning. Der skal være mulighed for ventilation omkring elementerne, så risikoen for kondensdannelse under afdækningen begrænses. Separate ruder bør opbevares under tag.
Med den samlede ordre følger én lille dåse træmaling i den aktuelle farve. Malingen er beregnet for montøren til udbedring af mindre skader i forbindelse med monteringen. Idealcombi’s serviceafdeling er altid parat med hjælp og vejledning omkring vedligeholdelse af overfladebehandlingen, ligesom vi er behjælpelige med oplysninger om, hvor ekstra maling i den aktuelle farve kan købes til senere brug.
I henhold til DVV’s fællesbetingelser omkring almindelige krav til montering af vinduer og døre, er det den entreprenør, der har ansvaret for monteringen, der skal sikre, at Idealcombi’s og DVV’s monteringsbetingelser bliver fulgt. Reklamationer eller ønske om service, der kan henføres til en mangelfuld montering eller smøring, er således ikke omfattet af Idealcombi’s garanti.
Det er vigtigt for elementernes funktion og levetid, at de bliver monteret korrekt. Derfor bør arbejdet udføres af fagfolk med erfaring i montering af vinduer og yderdøre.
Anvisningerne i denne vejledning behandler nogle hovedpunkter – men ikke alle detailforhold – vedrørende monteringsarbejdet, som kan være af betydning i forbindelse med monteringen.
Normalt vil ruder være monteret i elementerne ved leveringen, men f.eks. ved store faste karme eller større sammenbyggede elementer skal ruderne ofte sættes i efter, at elementerne er monteret. Denne rudemontering skal ske i overensstemmelse med den monteringsanvisning, der foreligger fra Glasindustrien (GS). Monteringsanvisningen kan rekvireres på Glasindustriens hjemmeside: www.glasindustrien.org.
Bagpladen på elementer med fuld isoleret brystning, er løst isat. Efter montagen isoleres hulrummet og der monteres dampspærre, hvorefter bagpladen fuges og stiftes fast. Karmen placeres normalt i murhullet. Der skal være en ensartet fugebredde ved side- og overkarm, og der skal tages hensyn til bundkarmens niveau i forhold til sålbænk/gulvplan. Den fri afstand (fugebredden) mellem karm og omgivende murværk bør normalt være ca. 12 mm. I hængselsiden skal karmen være i lod på både bred- og smalside. Karmen skal i øvrigt justeres og fastholdes, så der opnås det korrekte anslag og luft hele vejen rundt mellem ramme og karm. Der må dog aldrig anvendes et blivende underlag ved overkarmen på brede elementer, f.eks. skydedøre, da der herved kan være risiko for belastning fra den ovenliggende konstruktion.
Vinduer og yderdøre skal altid fastgøres til de omgivende bygningsdele med mekaniske midler som karmskruer/-dyvler eller beslag. Anvendes der opskummende materiale til stopning mellem udvendig karmflade og omgivende murværk skal elementet stadigvæk fastgøres til de omgivende bygningsdele med mekaniske midler som karmskruer/- dyvler eller beslag.
Fugearbejdet (kalfatringsfuger) udføres som beskrevet for det aktuelle projekt eller efter de anvisninger, der er udarbejdet af Fugebranchens Samarbejds- og Oplysningsråd, FSO.
Ved stopningen må isoleringsmaterialet ikke komprimeres så hårdt, at det medfører en krumning af karmdelene.
Hvis der anvendes opskummende materiale til isolering, skal karmen afstives, eller det skal på anden måde sikres, at karmens rethed bevares indtil skumprocessen er helt afsluttet.
Der skal altid afsluttes med en beskyttende afdækning på udvendig side i form af fugemasse, fugebånd eller anden effektiv foranstaltning. Der findes en række produkter til fugerne mellem karm og ydervæg.
De 2 mest anvendte typer er:
Det er væsentligt for træværkets bevarelse og et lavt varmeforbrug, at fugerne er intakte. Fugerne bør derfor inspiceres mindst én gang om året, og evt. utætheder udbedres med samme type materiale, som det bestående. Ved større utætheder bør hele fugen udskiftes. I denne situation må det vurderes, om en anden fugetype ville være bedre egnet end den bestående (der henvises til FSO Fugehåndbog). Kalk/cementmørtel må ikke anvendes til vinduer i træ-aluminium.

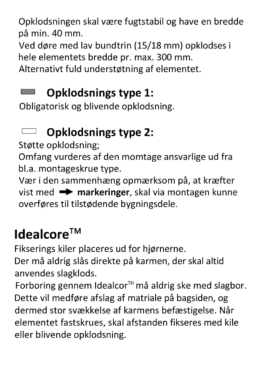

Ved fiksering af vindueselementet inden fastgørelse, må der aldrig slås direkte på karmen, der skal altid anvendes slagklods.
Fiksering af vindueselementet inden fastgørelse kan ske ved anvendelse af kiler. Kilerne placeres ud for hjørnet, for at undgå at karmen buer eller hjørnesamlingen beskadiges.
Der etableres blivende opklodsning under sidekarme og eventuelle lodposte, så det sikres, at elementets vægt kan optages af den underliggende konstruktion (A).
Opklodsning øverst på sidekarmen (B), kan sikre en mere stabil vinduesfunktion. Der kan med fordel placeres en blivende opklodsning ud for beslag og lukkepunkter for optimering og sikring mod indbrud.
Bundkarmen skal være vandret og lige. Den må under ingen omstændigheder bue op eller ned.
Sidekarmene rettes ind, så de er i lod på både bred- og smalside.
Tolerancen på elementets krydsmål må være ±2 mm.
Opklodsning på overkarm må kun anvendes i et sådant omfang, at last fra evt. ovenstående vindues-/dørelement ikke belaster elementet andre steder end på sidekarme og eventuelle poste.
Opklodsningsmaterialet skal være fugtstabilt, min. 40 mm bred og placeres så den min. understøtter purdelen under beslagnoten. Opklodsninger ved top-/sidekarm, placeres ud for både alu og PUR. Afhængig af fugeplacering, kan der anbefales sliptape på opklodsningsmaterialet, jf. FSO Fugevejledning.
Forboring gennem pur-karm må aldrig ske med slagbor. Dette vil medføre afslag af materiale på bagsiden, og dermed stor svækkelse af karmens befæstigelse. Når elementet fastskrues, skal fugeafstanden fikseres med kile eller blivende opklodsning.
Mekanisk fastgørelse monteret indefra, placeres i det markerede område.
I sidekarmene fastgøres 150-250 mm fra hjørnet og med en maksimal indbyrdes afstand på 700 mm.
I over- og underkarm, plaseres fastgørelsen, så der maksimalt er 700 mm mellem fastgørelsespunkterne.
Ved element bredde under 1000 mm kan fastgørelse i over- og underkarm undlades.
Der skal bruges montageskruer med hoved. Montageskruerne nedfælges og hullet afdækkes med en plastprop.
Ved fiksering af vindueselementet inden fastgørelse, må der aldrig slås direkte på karmen, der skal altid anvendes slagklods.
Fiksering af vindueselementet inden fastgørelse kan ske ved anvendelse af kiler. Kilerne placeres ud for hjørnet, for at undgå at karmen buer eller hjørnesamlingen beskadiges.
Der etableres blivende opklodsning under sidekarme og eventuelle lodposte, så det sikres, at elementets vægt kan optages af den underliggende konstruktion (A).
Opklodsning øverst på sidekarmen (B), kan sikre en mere stabil vinduesfunktion. Der kan med fordel placeres en blivende opklodsning ud for beslag og lukkepunkter for optimering og sikring mod indbrud.
Bundkarmen skal være vandret og lige. Den må under ingen omstændigheder bue op eller ned.
Sidekarmene rettes ind, så de er i lod på både bred- og smalside.
Tolerancen på elementets krydsmål må være ±2 mm.
Opklodsning på overkarm må kun anvendes i et sådant omfang, at last fra evt. ovenstående vindues-/dørelement ikke belaster elementet andre steder end på sidekarme og eventuelle poste.
Opklodsningsmaterialet skal være fugtstabilt, min. 40 mm bred og placeres så den min. understøtter purdelen under beslagnoten. Opklodsninger ved top-/sidekarm, placeres ud for både alu og PUR. Afhængig af fugeplacering, kan der anbefales sliptape på opklodsningsmaterialet, jf. FSO Fugevejledning.
Monteres elementet med beslag monteret udefra, placeres i de markerede områder, både i pur- og aludel.
I sidekarmene fastgøres 150-250 mm fra hjørnet og med en maksimal indbyrdes afstand på 700 mm.
I over- og underkarm, plaseres fastgørelsen, så der maksimalt er 700 mm mellem fastgørelsespunkterne.
Ved elementbredde under 1000 mm kan fastgørelsen i over- og underkarm undlades.
Sammenstillede elementer har en indbyrdes afstand på 8 mm. Elementerne sammen klipses i den indvendige aluminiums karm med aluminiums sløjfeliste CBF1613. I falsen sammenskrues elementerne med 5×45 mm træskrue.
Der skal lægges fugemasse mellem vindueselemterne og afstandsliste/sløjfeliste. Udvendig fuges med fugemasse eller fugebånd.
Sammenstillede elementer har en indbyrdes afstand på 8 mm. Sammenstilles elementer med udadgående Futura+ element, fastskrues aluminiums sløjfelisten CBF1613 til det udadgående element med en 4×20 mm skrue og det indadgående element klipses i sløjfelisten. I beslagnoten sammenskrues elementerne med 5×40 mm træskrue. Der skal lægges fugemasse mellem vindueselemterne og afstandsliste/sløjfeliste. Udvendig fuges med fugemasse eller fugebånd.
Sammenstillede elementer har en indbyrdes afstand på 8 mm. Sammenstilles elementer med indadgående Frame ic/Nation ic dør, fastskrues aluminiums sløjfelisten CBF1613 til dørkarmen med en 4×20 mm skrue og det indadgående element klipses i sløjfelisten. Elementerne sammenskrues med 5×60 mm træskrue gennem vindueselementets purdel. Alternativt sammenskrues elementerne med 5×75 mm træskrue gennem dørkarmens tykke del. Der skal lægges fugemasse mellem vindueselemterne og afstandsliste/sløjfeliste. Udvendig fuges med fugemasse eller fugebånd..
Sammenstillede elementer har en indbyrdes afstand på 8 mm. Sammenstilles elementer med indadgående Frame ic/Nation ic dør, sammenskrues karmene med en 5×50 mm træskrue i falsen. Der skal lægges fugemasse mellem elementerne og afstandsliste/sløjfeliste. Udvendig fuges med fugemasse eller fugebånd.
Figurerne viser hvor pur-karmen er bearbejdet med henblik på god fuge vedhæftning. Husk at hold fuger fri fra drænhuller.
Efter montage fjernes borestøv fra karm og beslagdele. Herefter smøres samtlige lukkepunkter og ledforbindelser, hvilket sikrer en problemfri og blivende funktion. Tætningslister kan med fordel stryges med en silikonestift.
Rullerne kan løbende justeres til det rette lukketryk gennem vinduets levetid.
HUSK AT BESTIL NYE GLASLISTER – DE GAMLE KAN IKKE GENBRUGES.
De udvendige aluminiums ramme- og karmflader bliver påvirket af det omkringliggende miljø, hvor by- og industriområder med høj trafikintensitet og luftforurening, samt kystnære områder med saltholdig luft giver større tilsmudsning og påvirkning af overfladen, end ren landluft.
Rengøring og afvaskning bør ske med jævne mellemrum og mindst 2 gange om året, og kan gøres i forbindelse med at ruderne vaskes. Ramme- og karmflader vaskes i lunkent vand tilsat et neutralt vaskemiddel (bilshampo) og bagefter aftørres flader og kanter.”
Den udvendige aluminiumsafdækning er som standard cromfri og overfladebehandlet med en polyester pulverlak. Denne behandling giver en meget stærk og vejrbestandig overflade, som kræver et minimum af vedligeholdelse.
Mindre skader i overfladebehandlingen vil ikke have nogen indflydelse på elementets holdbarhed, da der på blotlagt aluminium hurtig dannes et naturligt oxidlag, som hindrer korrosion og angreb af hvidrust.
Af kosmetiske grunde kan der dog være ønske om, at udbedre sådanne skader, og her står Idealcombi’s serviceafdeling naturligvis gerne til rådighed med råd og vejledningning på tlf: 9688 2500.
Efter at alu-profilerne har gennemgået en kemiske forbehandling, og er blevet grundigt rengjort, gennemgår alu-profilerne en elektrolytisk proces. Jævnstrøm sendes gennem profilerne, der bliver anode, hvorved overflade-metallet omdannes til oxid, og denne proces pågår, indtil den ønskede lagtykkelse er nået.
En anodiseret overfladebehandling giver en særdeles god korrosionsbestandighed i de fleste miljøer. Samtidig er overfladen meget glat og smudsafvisende, og den har evnen til vedvarende at bevare det, vi kalder “nyt” udseende.
Det er vigtigt at smøre og vedligeholde alle typer beslag for at sikre en let og uhindret betjening og funktion af vore vinduer og døre i dagligdagen, og ligeledes er det et krav for at opretholde garantien på elementerne.
Til dette anvendes en let indtrængende syrefri olie efterfulgt af langtidsvirkende syrefri fedt på spraybasis.Smøring foretages nemt ved hjælp af oliekande, injektionssprøjte eller spraydåse med et tyndt rør. Yderligere rådgivning fås ved henvendelse til Idealcombi’s serviceafdeling på tlf.: 9688 2500.
Hvor ofte man skal foretage smøring og vedligeholdelse, afhænger af brugen og den påvirkning, som beslagene bliver udsat for, fra vejrlig, miljø og luftforurening etc.
Af erfaring ved vi, at beslag anvendt i f.eks. byområder, industriområder, områder med høj trafikintensitet og i kystnære områder med saltholdig luft skal smøres og vedligeholdes oftere end beslag anvendt, hvor korrosionspåvirkningerne er mindre.
Generelt smøres alle bevægelige dele ved hængsler og lukke-/låsebeslag efter behov, dog mindst 1 gang om året.
Beslagene smøres i alle ledforbindelser under gentagende aktivering, således at smøremidlet vandrer ind mellem de indbyrdes bevægelige dele.
Der skal smøres både udvendigt på ledforbindelserne og i spalteåbningerne mellem beslag delene.
Beslagene smøres i alle ledforbindelser under gentagende aktivering, således at smøremidlet vandrer ind mellem de indbyrdes bevægelige arme.
Der skal smøres både udvendigt på ledforbindelserne og i spalteåbningen mellem armene.
Glideflader, glideskinner og glideklodser holdes rengjorte og fri for snavs for at lette glidefunktionen.
VIGTIGT! Glidefladerne på glideskinnerne smøres med olie Berner-PTFE eller tilsvarende i hele skinnernes længde.
Disse smøres i alle ledforbindelser, låsekasser og ved kolver og slutblik, under gentagende aktivering, således at smøremidlet vandrer ind mellem indbyrdes bevægelige dele.
Disse smøres normalt ikke, men sørg altid for at holde glideskinnen ren.
Samtidig med den årlige smøring af beslag, bør tætningslister og glasbånd ses efter.
Tætningslisterne er fremstillet i EPDM gummier, og flere af dem i en kombination, hvor foden er massiv og anslaget er i blød cellegummi.
Tætningslisterne kræver ikke nogen egentlig vedligeholdelse, men de bør holdes rene og frie for snavs. Det gøres ved at tørre dem af med en klud, opvredet i lunkent vand tilsat et neutralt rengøringsmiddel, én gang om året.
Tætningslisterne kan med fordel stryges med en silikonestift for at mindske friktionen ved betjening.
Kontroller ligeledes at tætningslisternes position og fastholdelse er i orden, og at listerne fortsat opfylder deres tætningsfunktion.
Alle tætningslister er løstmonteret i en omløbende notgang, hvorfor det er en enkelt operation at af- og genmontere tætningslisterne ved de fleste elementtyper, hvis de beskadiges og skal skiftes ud – eller i forbindelse med vedligehold af overfladebehandlingen.
Tætningslister må aldrig overmales eller stryges med træbeskyttelse/olier.
Glasbånd er fremstillet af EPDM/cellegummier, og de kræver som sådan ingen speciel vedligeholdelse udover, at de holdes rene og frie for snavs. Det gøres ved at tørre dem af med en klud, opvredet i lunkent vand tilsat et neutralt rengøringsmiddel, én gang om året.
